■[UnrealEngine]VectortoRadialValueのメモ
・今回はUnrealEngine、マテリアルノード[VectortoRadialValue]で作成できるテクスチャについてのメモになります。

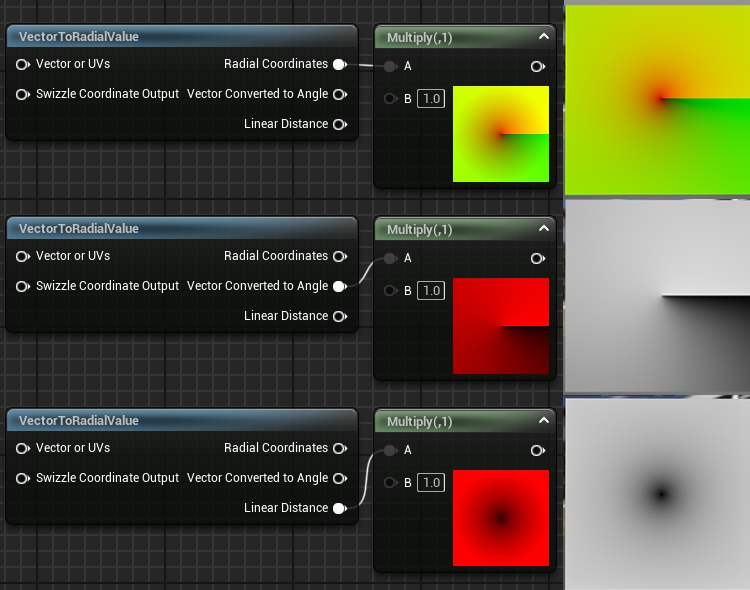

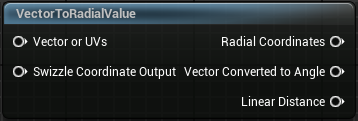

■出力説明
・[Radial Coordinates]：入力Vector2のラジアル座標を取得します。
後述の「Angle」と「Distance」をV2にまとめたものです。
・[Vector Converted Angle]：入力Vector2の[0,0]を中心にした角度を取得します。
・[Linear Distance]」：入力Vector2の[0,0]を中心にした距離を取得します。
■入力説明

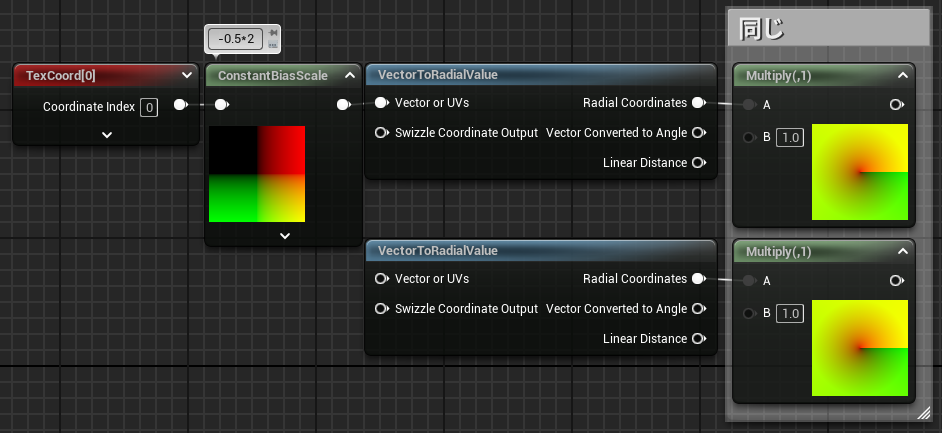

・[Vector or UVs]：[TexCoord（Vector2）]や[○○Positon(Vector3)]を入力します。
Vector3を入力した場合は、RGのVector2が使用されます。
未入力時は[-1~+1]が入力された状態です。

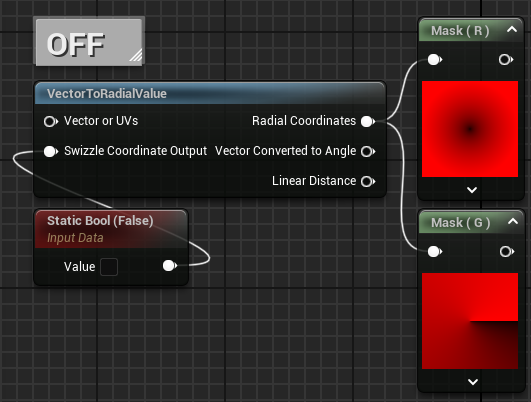

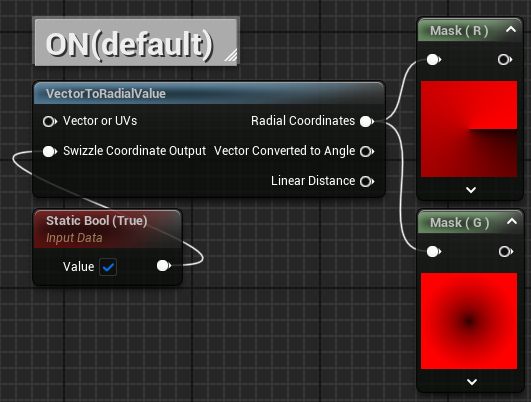

・[SwizzleCoordinateOutput]：[Radial Coordinates]のRとGを入れ替えるフラグです。
OFF：R=Distance G=Angle
ON ：R=Angle G=Distance ※default

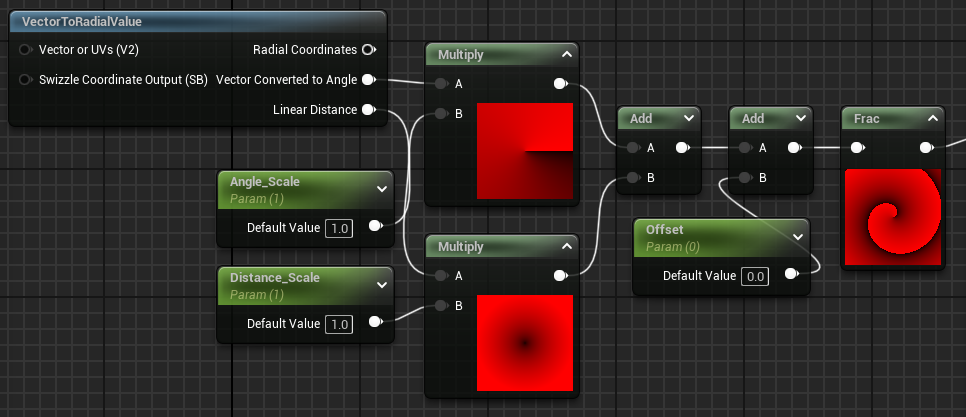

■AngleとDistanceのパラメータサンプル例

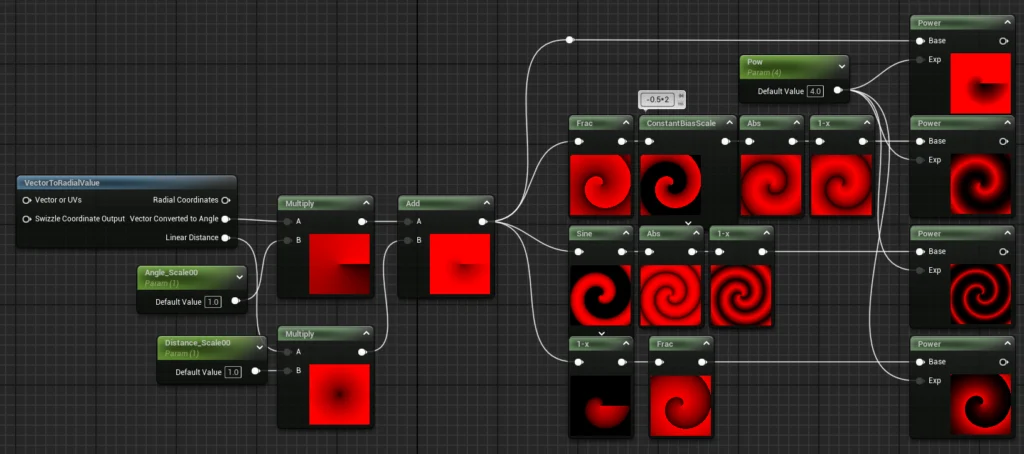

・制御用パラメータのサンプル例です。
今回の例では、AngleとDistanceそれぞれのスケールを乗算で仕込んだ後、AngleとDistanceを加算で合流させた後に、スライド用オフセットを加算させ、最後に[Frac]を介します。

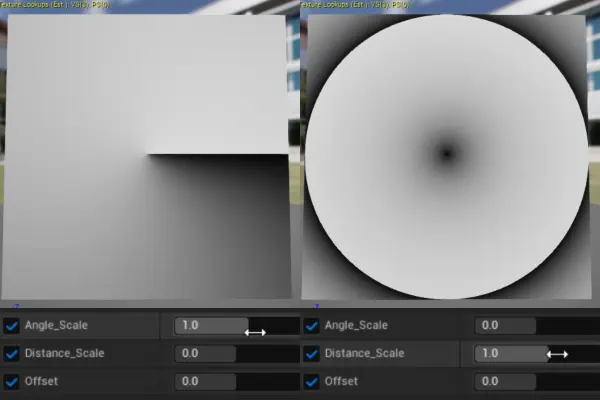

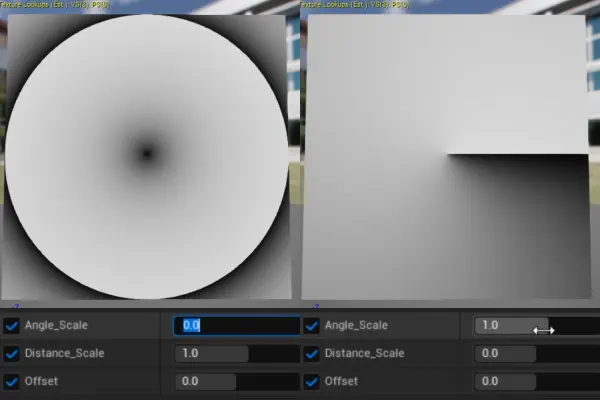

▼スケール_AngleとDIstance
・AngleとDistance それぞれ合成無しでのスケール変化サンプルです。

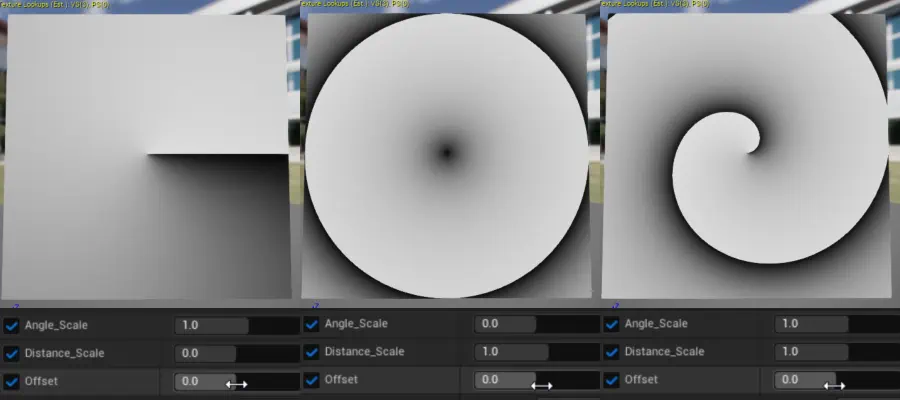

▼スケール_Angle + Distance
・AngleとDistanceがそれぞれスケール１の時に、もう片方をスケールさせていった場合のサンプル例です。
ご覧の通り、渦巻き状に変化していきます。
基本的にはAngleを整数の値にした状態で、Distanceを適宜調整していく形になると思われます。
▼オフセット
・Angleのみ、Distanceのみ、Angle+Distance の状態で、オフセットを変化させた時のサンプルです。
任意の値をいれるほか、[Time]を繋いで流す事にも使うことになると思われます。
■テクスチャとしての例
・以下、三角波やSine加工した場合のバリエーション例をいくつか貼っておきます。

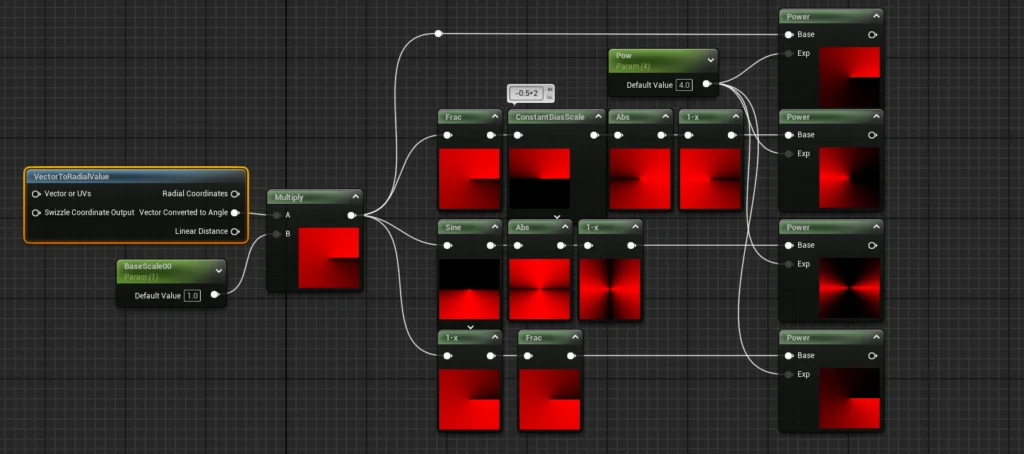

▼Angleベース

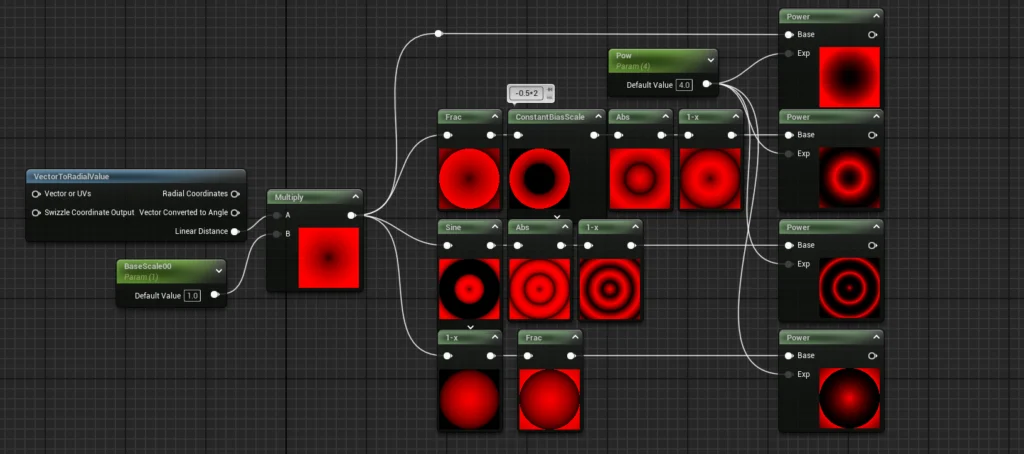

▼Distanceベース
▼Angle+Distance

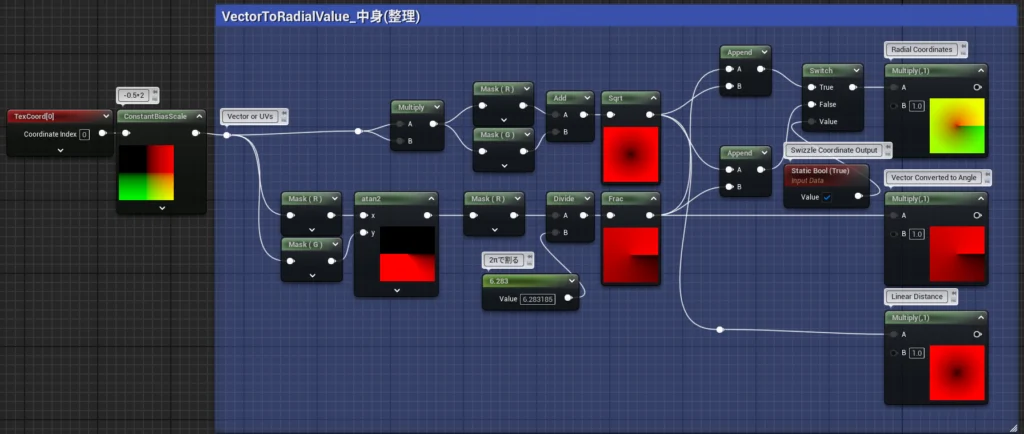

▼ノードの中身についてのメモ
・[VectortoRadialValue]はエンジン付属のマテリアル関数なので、ダブルクリックする事で中身を見ることが出来ます。
上記は、その中身をコピーした後・見やすい形に整理したものです。
[Vector Converted Angle] は、入力VectorのRとGを[atan2]に通した後、[6.283185（おそらく2π）]で割った結果を[Frac]したもの。
[Linear Distance]は、入力Vectorを２乗した後にRとGを加算した後に[Sqrt]したものである様です。
今回は以上となります。
[VectortoRadialValue]で取得できるAngleやDistanceは、放射形状やレーダー波のような形を取ったり、加算する事で渦巻き状にしたりと、色々と加工しがいのあるマテリアルノードだと思います。
