■[UnrealEngine]Dotのメモ

・今回はUnrealEngine、マテリアルノード[Dot]に関するメモになります。

■ノード説明

　・Dotは、2つのベクターの内積を返します。

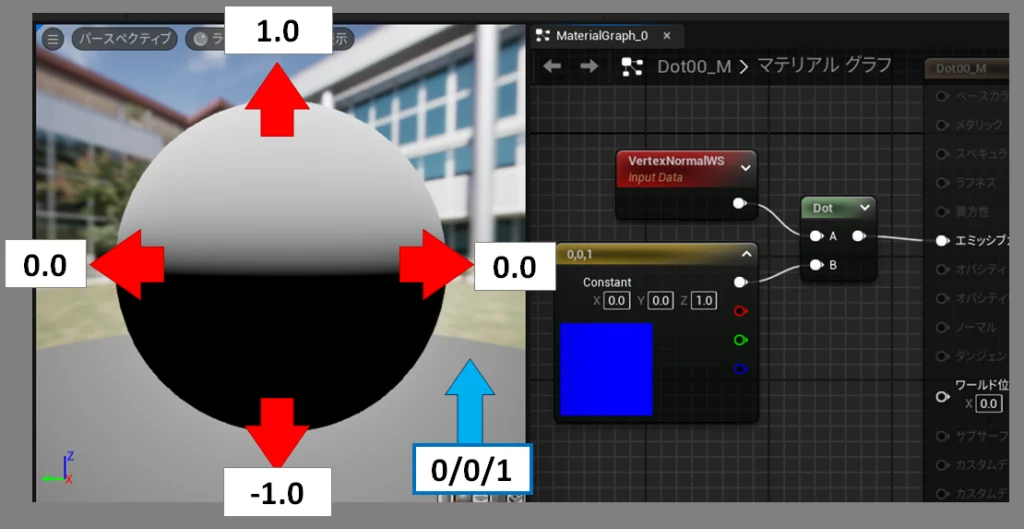

　　上記サンプル図は、法線と[0/0/1]（+Z＝真上）を[Dot]に繋ぎ、球体メッシュで表示させたものです。
　　同じ向き（0度）は+1、垂直（90度）だと0、反対（180度）だと-1となります。

■アレンジ例

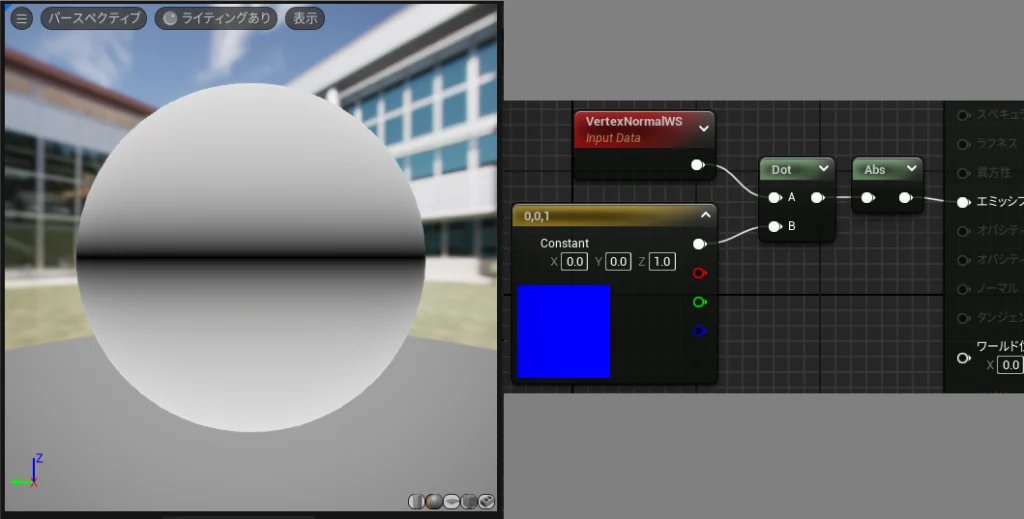

　・[Abs]を通せば、ご覧の通り1-0-1となります。

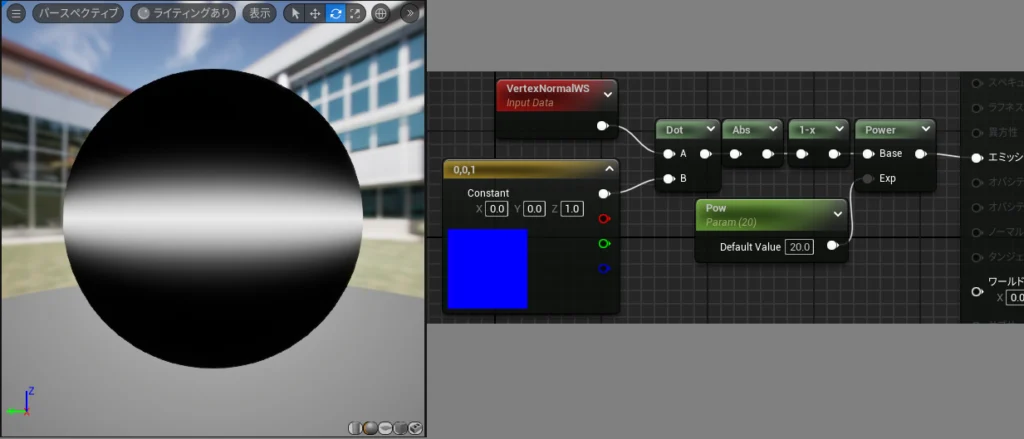

　・さらに[1-x]で反転させ、[Power]を通せば境目の線になります。

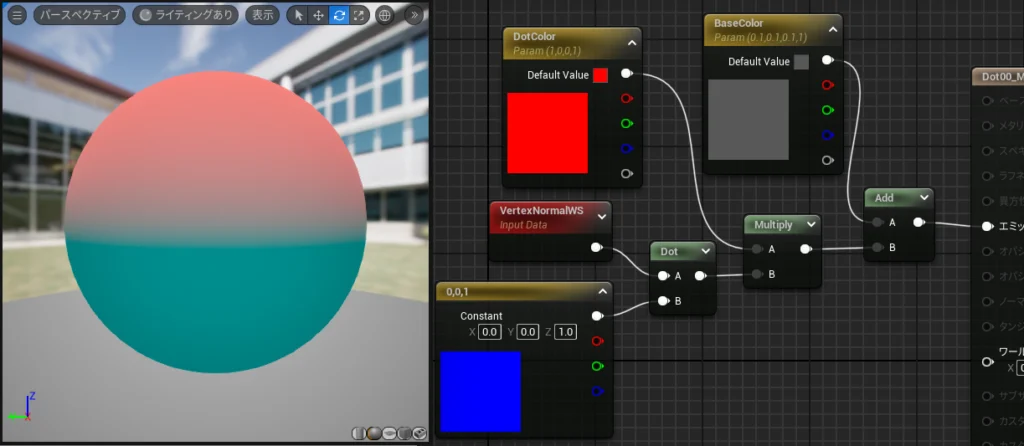

　・こちらは、[Dot]を赤色でカラースケールさせたものを、灰色のベース色に加算した場合。
　　境目を軸に、表は赤を足し、裏は赤を引いているのがわかります。

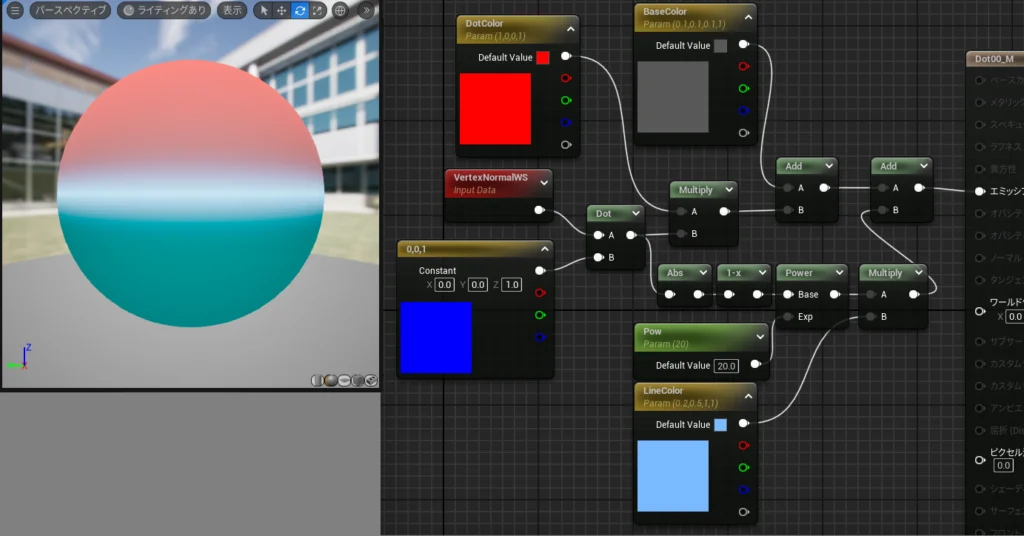

　・ではここに、先程の境目線のカラースケールを加算すると、このようになります。

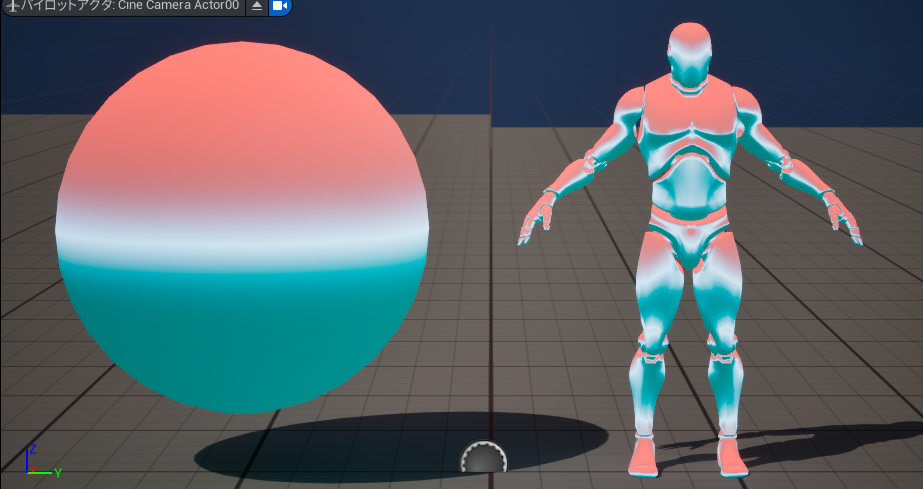

　　この状態のマテリアルをマネキンにも貼ると、こうなります。

■ディレクションライト参照

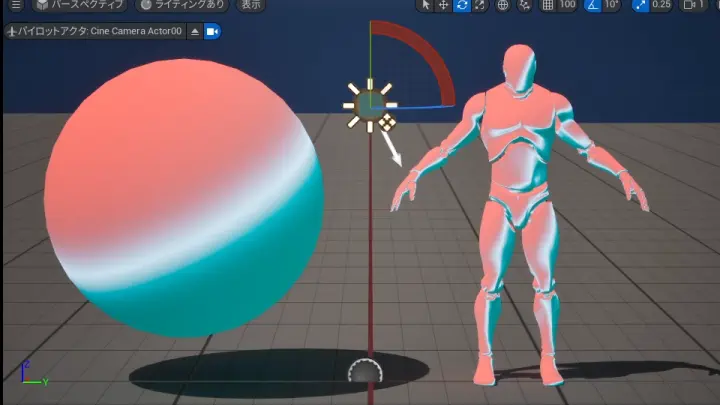

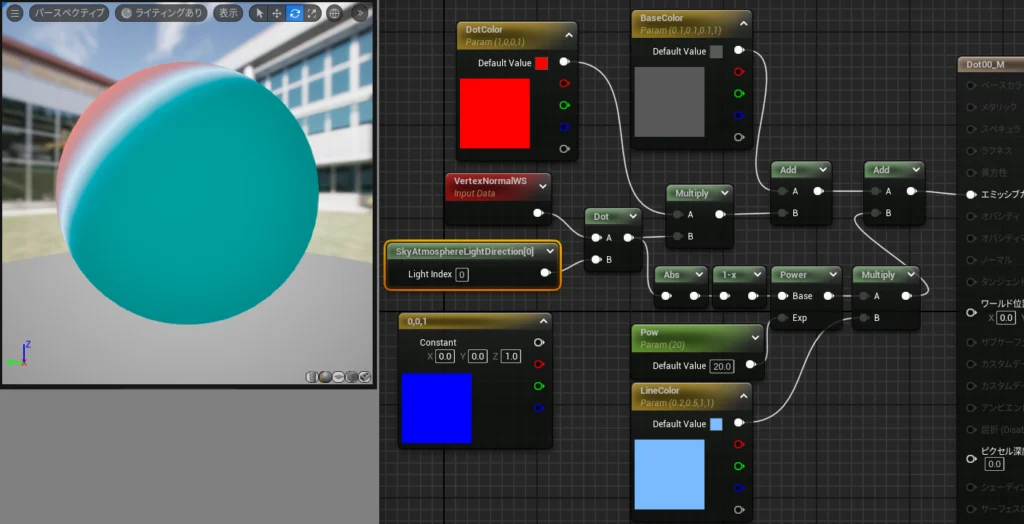

　・[Dot]のBに[SkyAtmosphereLightDirection]を入れると、レベルシーケンスにおいてあるDirectionLightの方向を取得できます。
　　この効果を使えば、光が当たる面や陰面・境目に個別の色を設定できます。

■カメラ参照（リム・フレネル）

　・[Dot]を用いた手法でもう一つ、リム・フレネル効果について記載いたします。

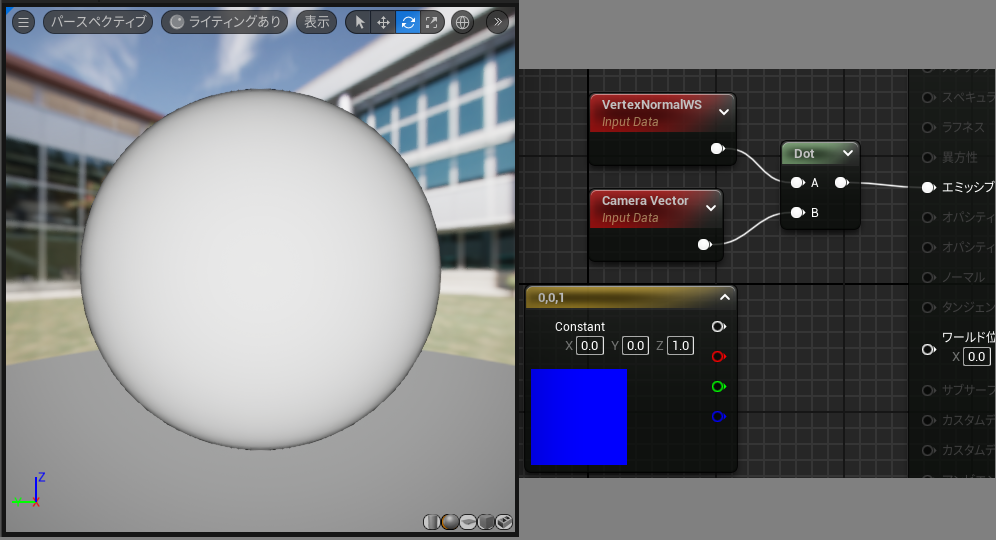

　　法線と[CameraVector]をDotに繋ぐことで、オブジェクトの側面を暗くしたり明るくしたりします。
　

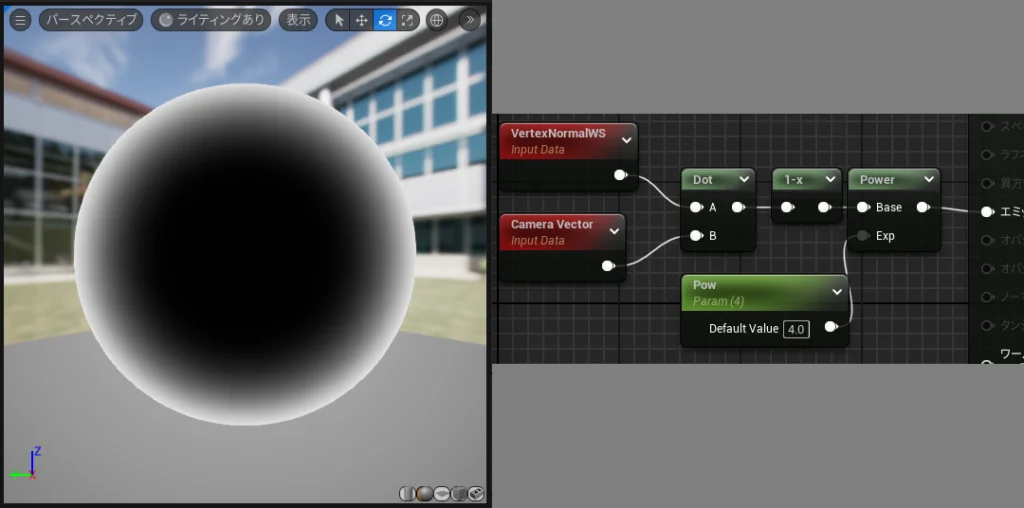

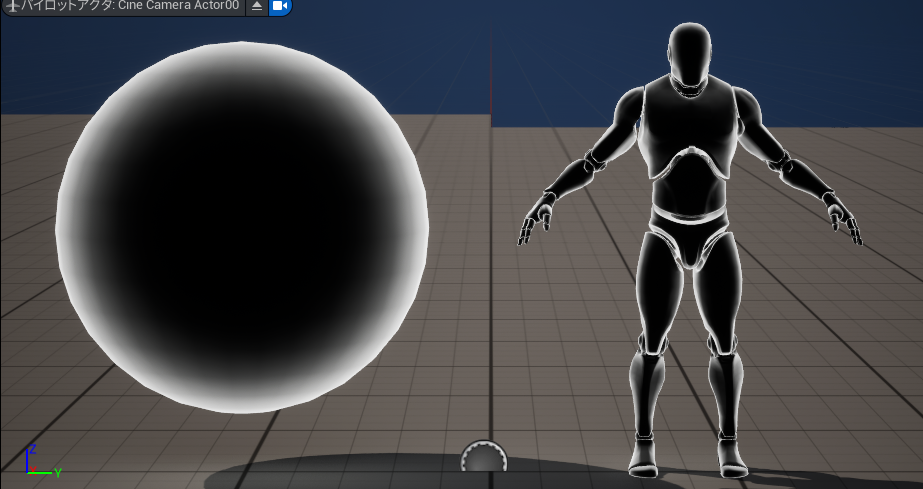

　・こちらは、[1-X]と[Power]を加えたものです。
　　内容的には[Fresnel]とほぼ同じものになります。

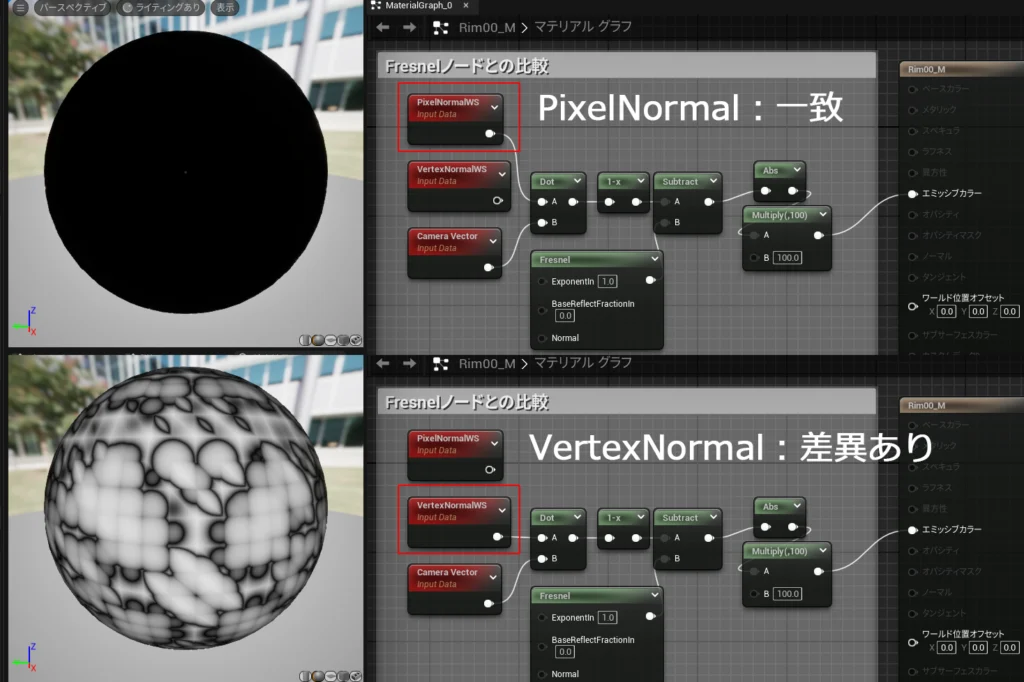

▼補足　Fresnelノードに使用している法線ノードの考察

　・法線を取得するノードとして[VertexNormal]と[PixelNormal]があります。
　　基本的に　[VertexNormal]は低負荷で低ディティール・[PixelNormal]は高負荷で高ディティールですが、
　　値を寄せた[Fresnel]と比較した所、[Fresnel]は[PixelNormal]を用いている物だと思われました。

・今回は以上となります。
　ライティングやリム・フレネル効果として、または別のベクトルから-1～+1を取得できる[Dot]は、多岐にわたる活用法があるノードであると考えています。
