■[UnrealEngine]カーブアトラスでグラデーションマップ

■[UnrealEngine]カーブアトラスでグラデーションマップ

　今回はUnrealEngineにて、テクスチャを用意せずカーブアトラスでグラデーションマップを作るメモです。

　UnrealEngineでは、リニアカラーカーブ・カーブアトラスアセットを作成することで、リソースを用意することなくグラデーションを作成することができます。
　こちらを使用し、グラデーションマップとして活用するまでの流れを作成していきます

■カーブ・カーブアトラスの作成方法

　・カーブアトラスと、カーブアトラスに登録するリニアカラーカーブを作成します。

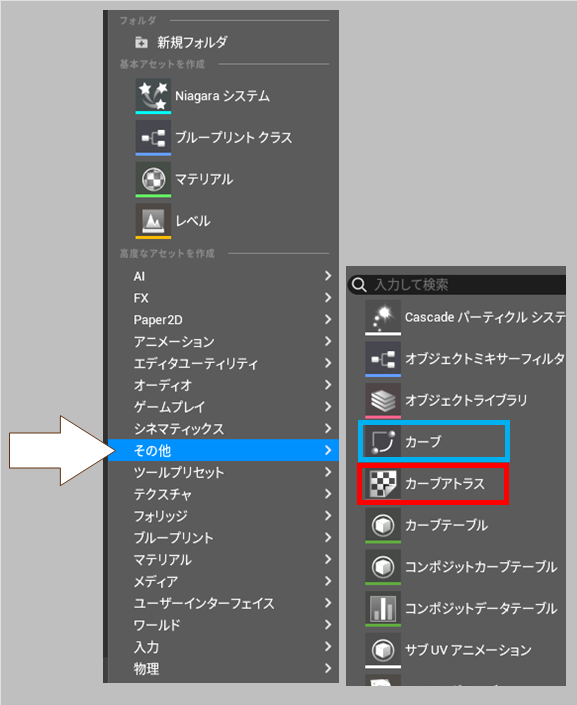

　ちょっと分かりづらいですが、「新規作成」→「その他」枠の中に「カーブ」「カーブアトラス】があります。

■カラーカーブ作成

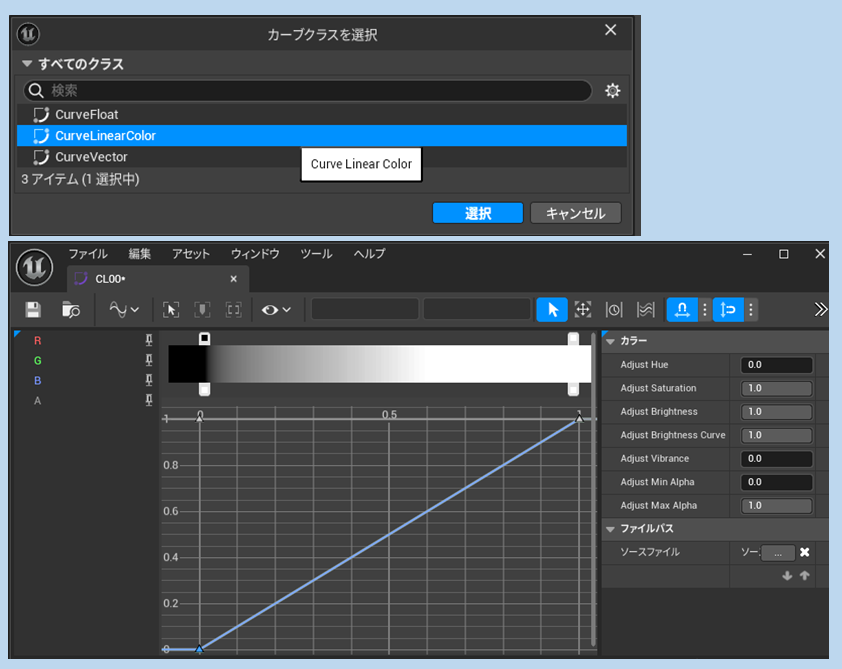

・カーブから[CurveLinearColor]を選択・作成します。
　これをLinearColorのRGBAカーブとして活用していきます。

■カーブアトラス作成

・次にカーブアトラス

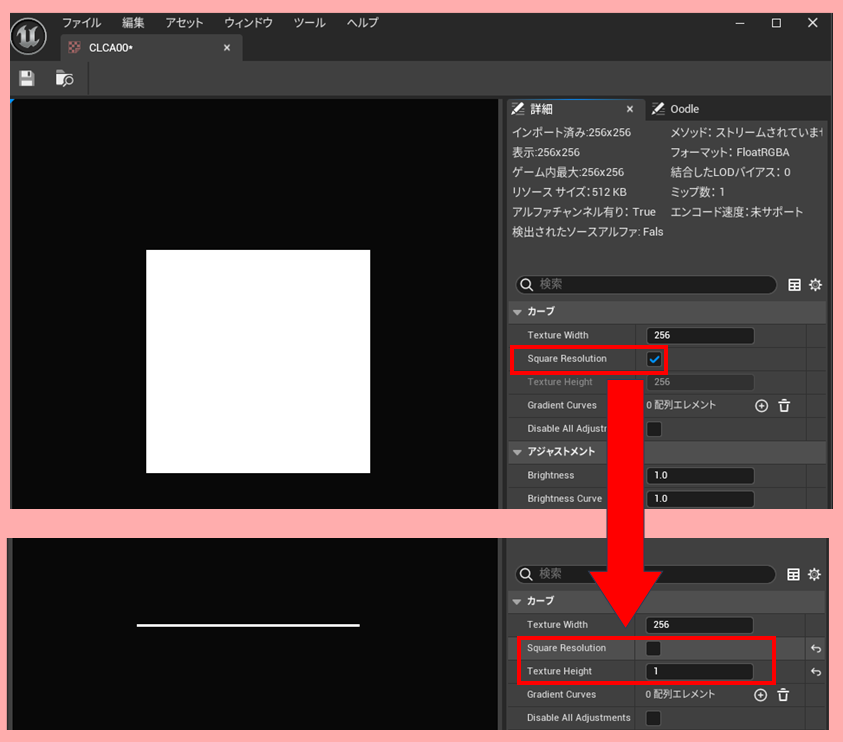

　初期では[Square Resolution]がオンで正方形となっていますが、大抵の場合チェックを外して、必要最低限の解像度に抑えたほうが良い気がします。
　今回は1つのカーブだけ使うので、[Texture Height（縦のサイズ）]を「1」とします。

■カラーカーブの登録

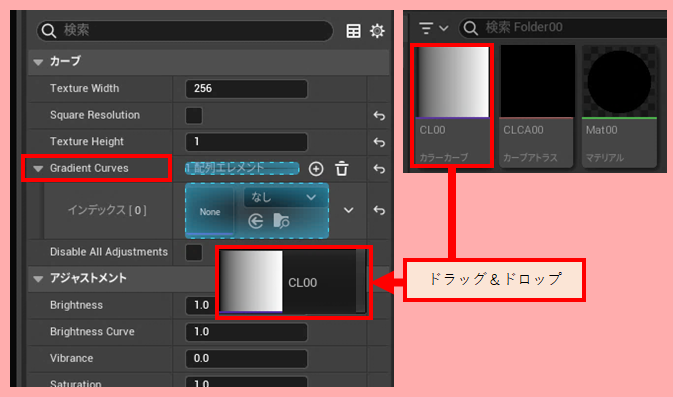

・次に、作成したカラーカーブを登録します。
　[Gradiant Curves]にスロットを追加し、インデックスに作成したカラーカーブをドラッグ＆ドロップします。
　これでアセットとしてのグラデーションは準備完了です。

■マテリアル作成

・続いて、マテリアルで組んでいきます。

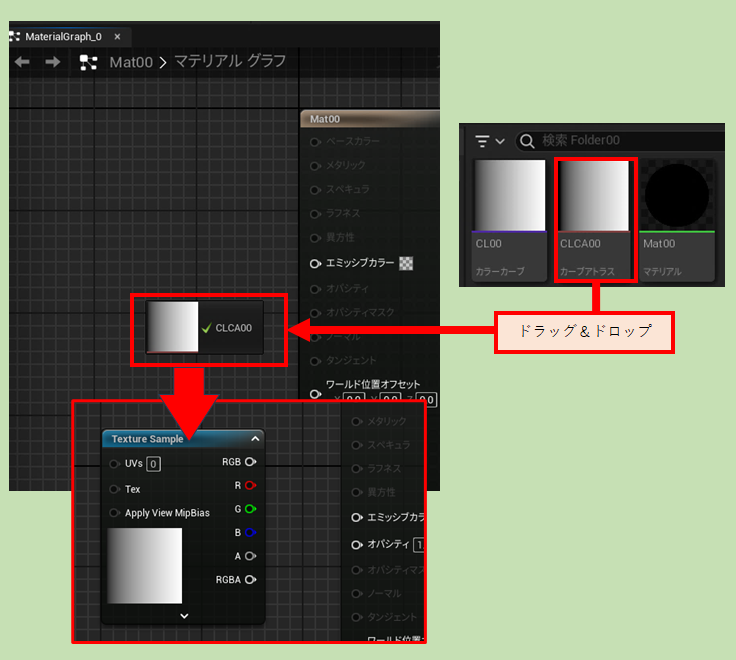

　まずは作成したカーブアトラスをマテリアルエディタにドロップします。
　そうすると、カーブアトラスがテクスチャサンプルとして使用できます。

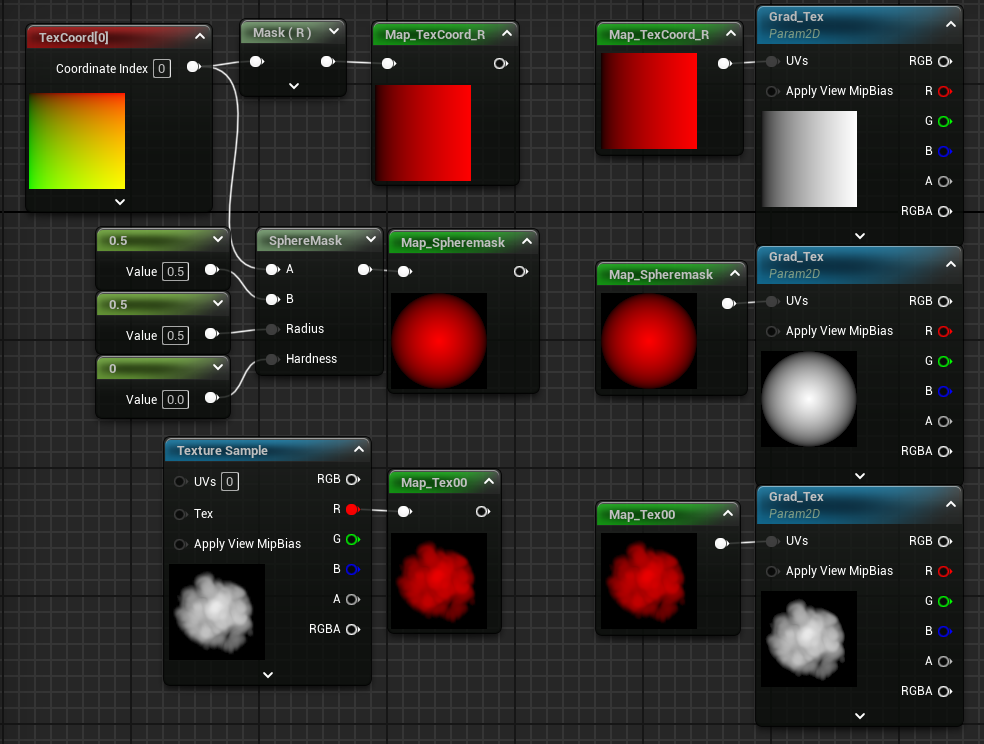

・続いてグラデーションさせる下地マップの準備です。
　今回はこちらの３マップを使ってグラデーション具合を見ていきたいと思います。

■つなぎ方

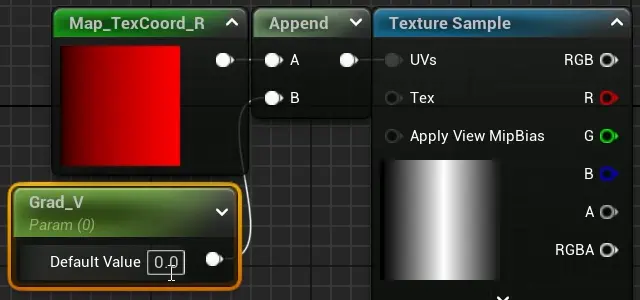

　基本的には　グラデーションテクスチャ(カーブアトラス)のUVに
・R=高さマップ
・G=グラデーションマップのV値
　のVector２を入力する形になります。　
（今回のような縦サイズが１の場合、Scalarでも問題ないと思います。）

■カラーカーブを変化させてみる

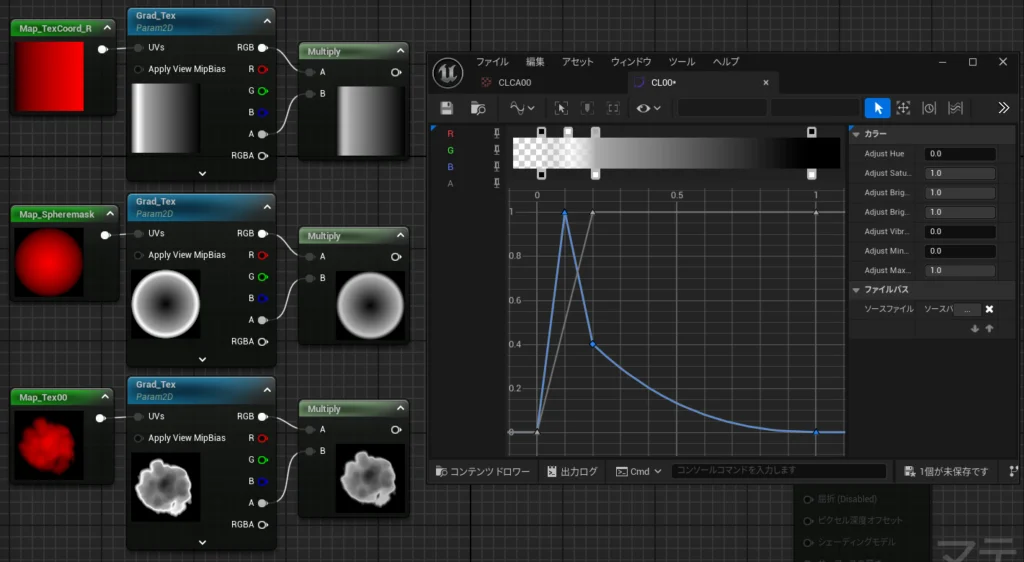

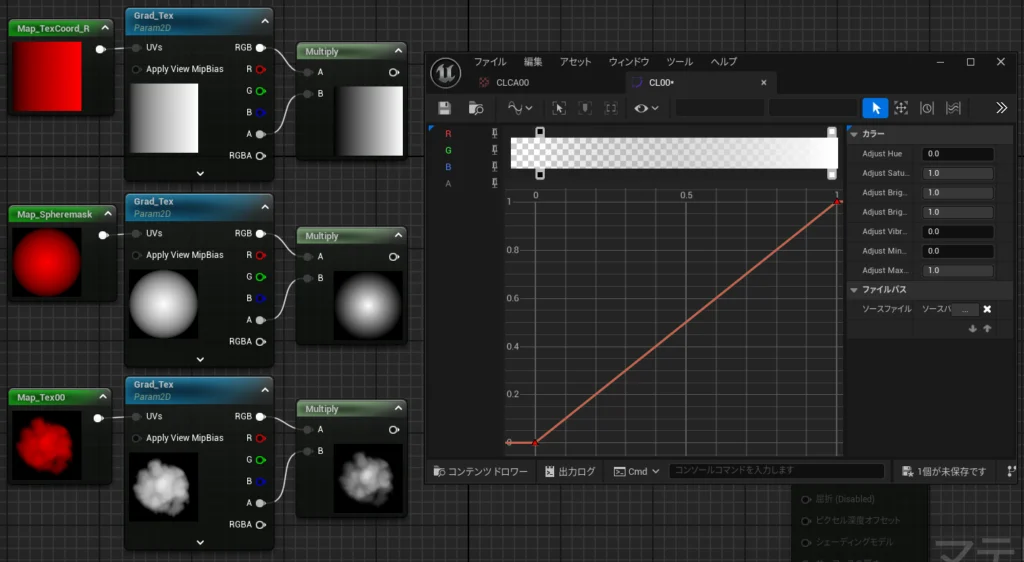

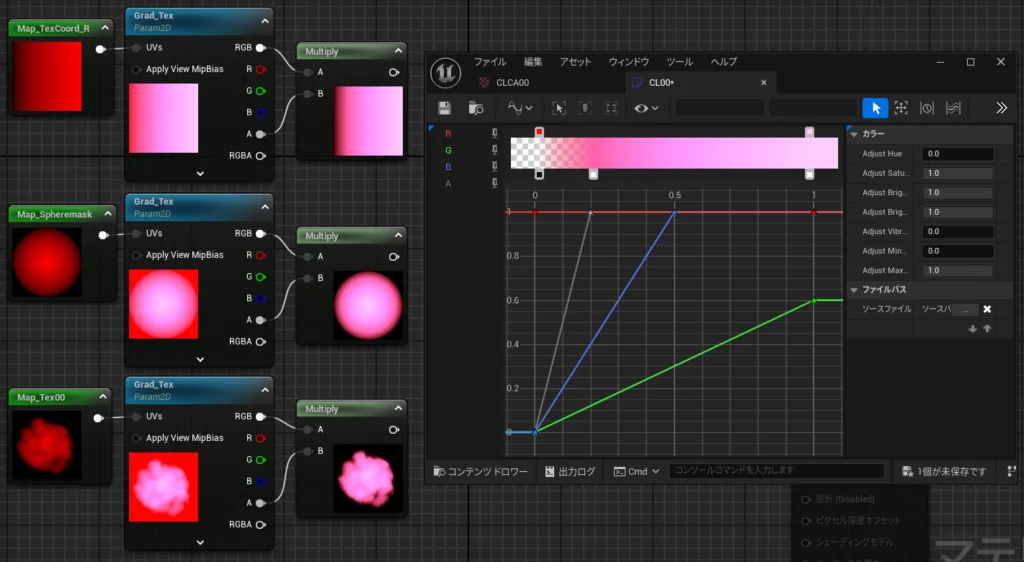

・カラーカーブと並べて、いくつか変化例を並べてみます。

■グラデーションマップのV値について

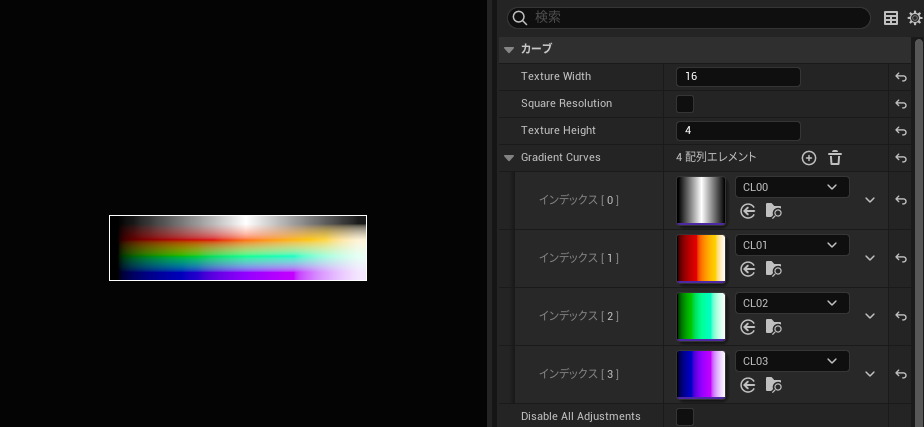

　・カーブアトラスに複数のカラーカーブを登録して、Vector2のGに値を入れると使用するカーブを変更することができます。
　　ただ、その時の値にちょっとクセがあるので注意が必要です。

■注意点：カーブとカーブの補間

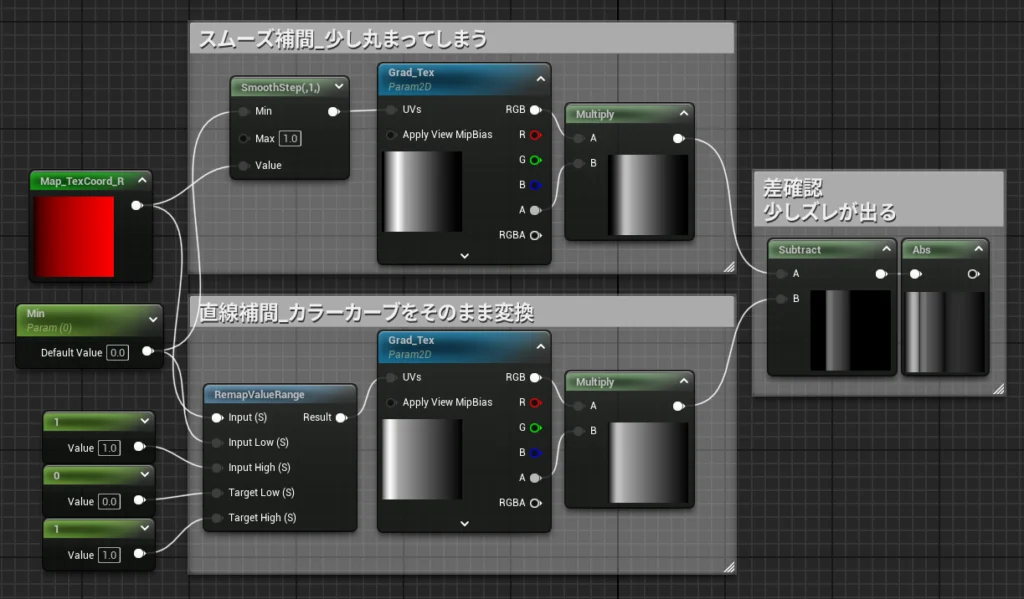

・カーブアトラスをテクスチャサンプラで使用する際、カーブとカーブの間に補間が入ります。

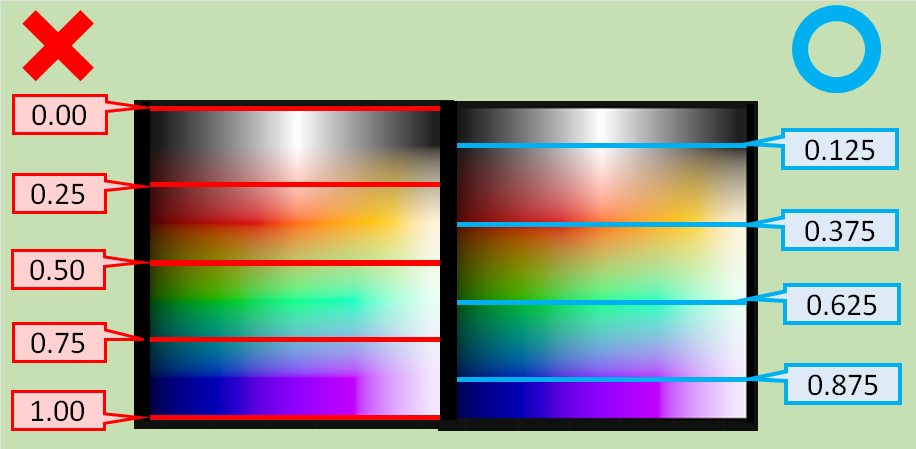

　例えば4つのカーブを登録した場合、Vに入れる値としては、正確には以下のような「分割の中央値」を指定する必要があります。
　※[Tiling Method]が[Clamp]の場合、最初と最後のカーブだけは[0.0]・[1.0]で取得可能ではあります。
