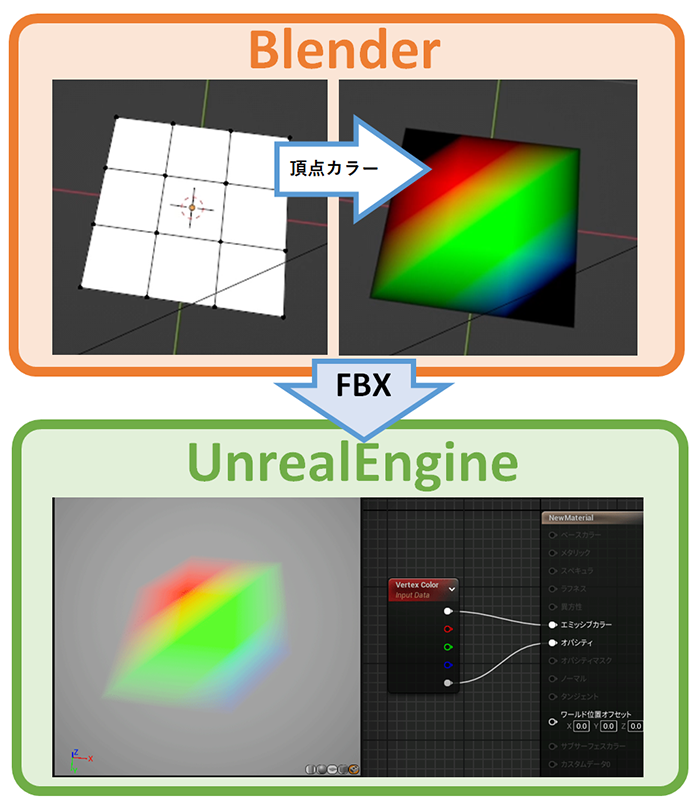

・今回は、Blender 4.0系列で頂点カラー・アルファを設定し、FBXで出力。
UnrealEngineでFBXをインポートし、マテリアルで確認するまでの流れをメモしていきます。
※検証環境は Blender4.4 UnrealEngine 5.4.4 となります。
■Blenderでの手順
・今回はこちらのGridオブジェクトに頂点カラーをつけてまいります。
頂点カラー（カラーアトリビュート）の追加
・まずは、モデルに頂点カラーを格納する場所を作ります。

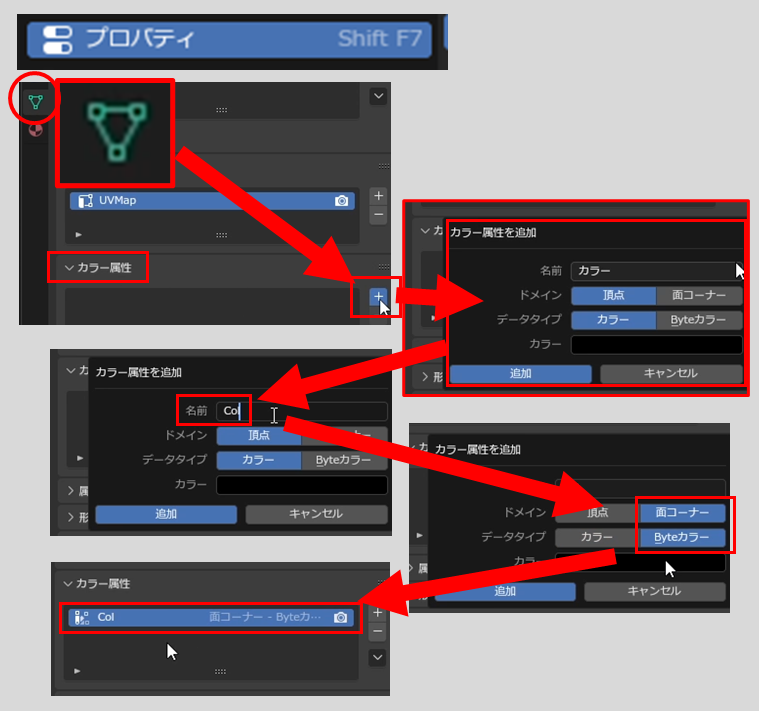

１：色を付けたいオブジェクトを選択。
２：「プロパティ」ウィンドウの「データプロパティ」タブ（緑色の逆三角形アイコン）をクリック。
３：「カラーアトリビュート」セクションにある「＋」ボタンをクリック。
４：新しく作成されたアトリビュートの名前を「Col」に変更。
５：ドメインを「面コーナー」に変更。
６：データタイプを「Byteカラー」に変更。
これで、頂点ごとに色情報（RGBA: 赤、緑、青、アルファ）を保持できるレイヤーが作成されました。
確認用マテリアルの新規作成と設定
頂点カラーをリアルタイムで確認できるように、特別なマテリアルを設定します。

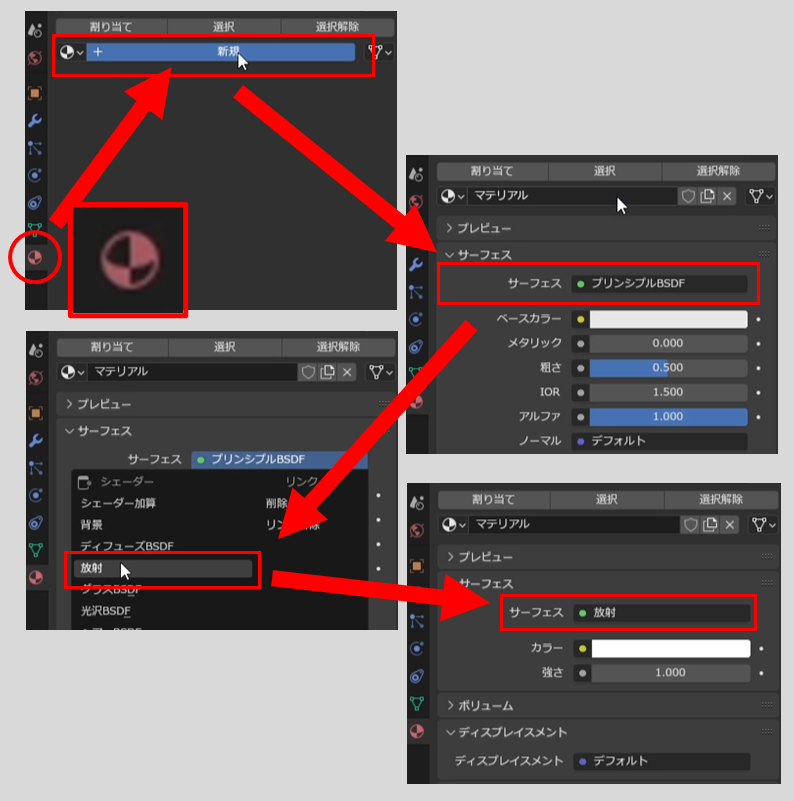

１：「プロパティ」ウィンドウの「マテリアルプロパティ」タブ（球体アイコン）をクリックします。
２：「新規」ボタンをクリックして、新しいマテリアルを作成します。
３：作成したマテリアルの「サーフェス」にある「プリンシプルBSDF」のドロップダウンメニューから、「放射」を選択します。
・「放射」マテリアルは光源の影響を受けず、頂点カラーの純粋な色をそのまま表示してくれるため、確認に向いていると思います。
マテリアルノードで頂点カラーを接続する
・次に、作成した頂点カラー「Col」をマテリアルに反映させるようにしていきます。

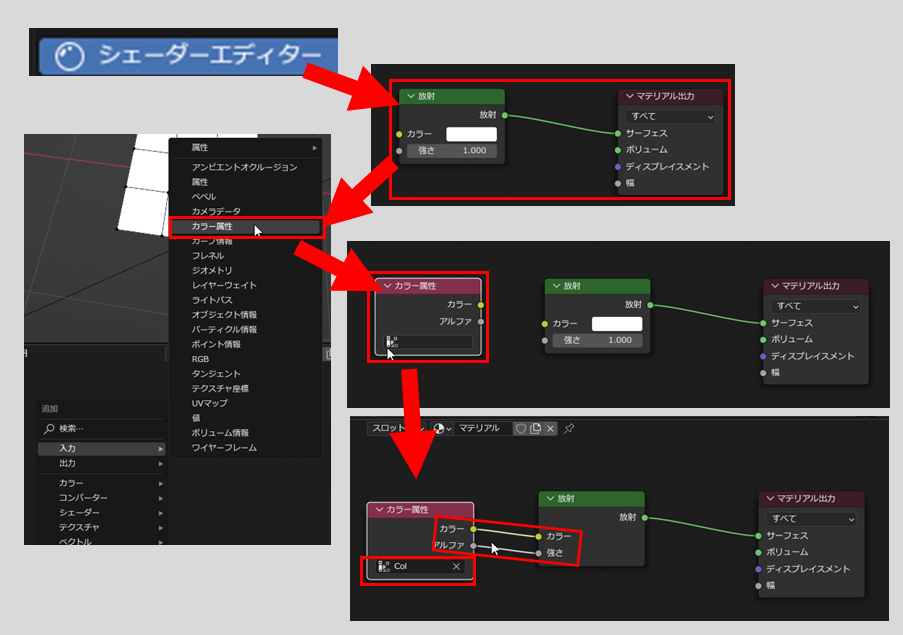

１：「ノードエディター」ウィンドウで、先ほど作成したマテリアルが選択されていることを確認します。
２：「追加」 (Shift+A) メニューから「入力」> 「カラーアトリビュート」ノードを追加します。
３：「カラーアトリビュート」ノードの「名前」入力欄に「Col」と入力します。
４：続いて、「カラー」出力を「放射」マテリアルの「カラー」入力へ、
「アルファ」出力を「放射」マテリアルの「強さ」入力へ接続します。
これにより「カラー」*「アルファ」の値が返される形になります。
頂点カラーをペイントする
・ではいよいよオブジェクトに色を塗っていきます。
１：3Dビューポートでオブジェクトを選択します。
２：上部のモード選択ドロップダウンメニューから「頂点ペイント」モードに切り替えます。
３：ビューポートの左側にある「ツール」シェルフ（Tキーで表示/非表示）で、ブラシの「カラー」を選択し、色を選びます。
４：メッシュ上をドラッグして、選んだ色をペイントします。
アルファ（透過度）をペイントする
・続いて、アルファをペイントしていきます。
デフォルトは「１＝表示」が入力されているので、ここでは「０＝非表示」を着色していきます。

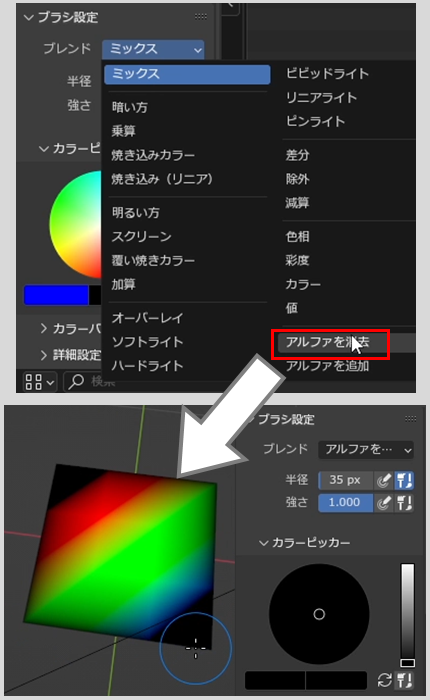

１：「ブラシ」セクションにある「ブレンド」ドロップダウンメニューから「アルファ消去」を選択します。
２：メッシュ上をドラッグして、透明にしたい部分をペイントします。
※今回は「アルファ＝強度」で「カラー」と乗算しているため、黒くなった部分がアルファで消えている部分になります。
FBX形式で出力する
・最後に、設定した頂点カラーを含めてFBX形式でエクスポートします。

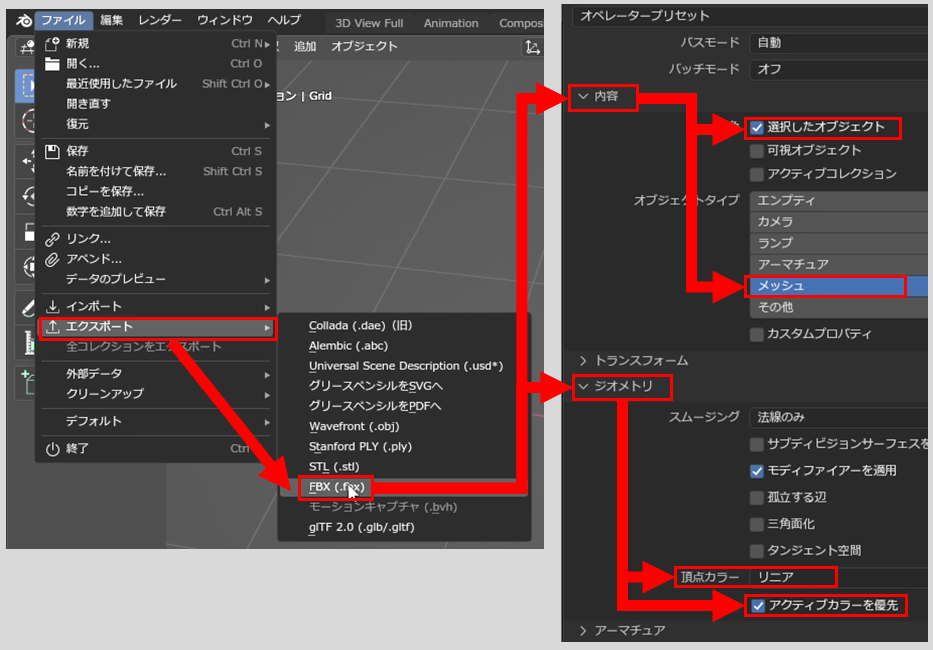

１：オブジェクトを選択し、「ファイル」メニューから「エクスポート」>「FBX (.fbx)」を選択します。
２：エクスポートオプションウィンドウが開きます。
３：オペレータープリセットの「内容」セクションで、「選択したオブジェクト」にチェックを入れます。
４：オブジェクトタイプで「メッシュ」のみ選択します。
５：ジオメトリ」セクションで「アクティブカラーを優先」にチェックを入れます。
６：「頂点カラー」の値は「リニア」を選択します。
７：ファイルの保存場所とファイル名を指定し、「FBXをエクスポート」ボタンをクリックします。
■UnrealEngineでの手順
・ここからはUnrealEngineでの操作になります。
FBXをインポートする
１：UE5のコンテンツブラウザにFBXファイルをドラッグ＆ドロップします。
２：インポートオプションウィンドウが表示されますので、ここで「Vertex Color Import Option」を見つけ、ドロップダウンメニューから「Replace」を選択します。
▼項目メモ
・Replace: FBXファイル内の頂点カラーで、既存のものを上書きします。
・Ignore: 頂点カラーを無視します。
・Override: 後で設定する単一の色で上書きします。
※今回は頂点カラーが主題ですので、他の設定は割愛します。
確認用のマテリアルを作成＆確認用にインポートしたメッシュを登録する
１：コンテンツブラウザで右クリックし、「マテリアル」を選択して新しいマテリアルを作成します。
２：作成したマテリアルをダブルクリックして、マテリアルエディタを開きます。
３：マテリアルエディタのビューポートに、コンテンツブラウザからインポートしたスタティックメッシュ（FBXで取り込んだモデル）をドラッグ＆ドロップします。
４：ビューポート右下にあるアイコンをクリックし、インポートしたメッシュを表示させます。
[VertexColor]を繋いで確認する

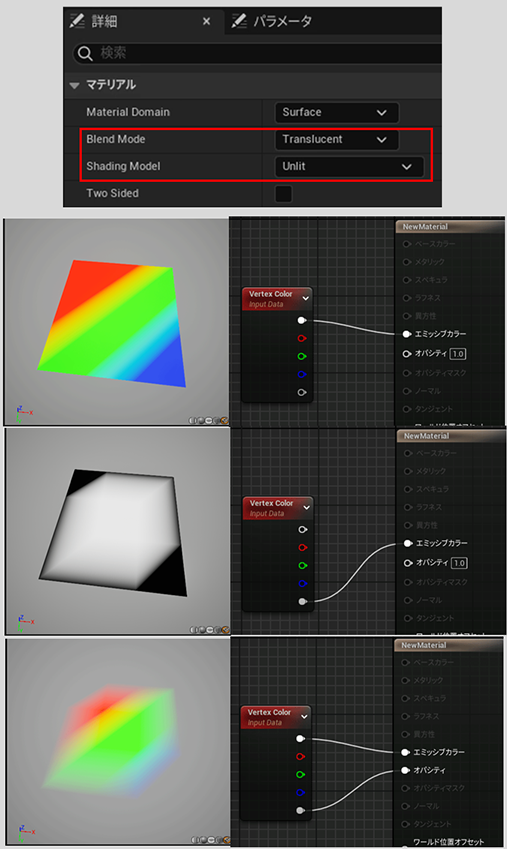

１：「Blend Mode」を「Translucent」に、「Shading Model」を「Unlit」変更します。
２：「VertexColor」のカラー・アルファをエミッシブ・オパシティに繋いで、頂点カラーが反映されていることを確認できました。
・駆け足となりましたが、今回は以上となります。
メッシュの頂点カラー・アルファは、エフェクト表現にも活用する機会が多い手法です。
気がつくと出力・入力設定が変わっていることがあるので、一旦今のところの手順をまとめてみました。
こちらがなにか参考になれば幸いです。
